City-Tunnel Leipzig - Transport und Aufbau TBM Leonie - Hauptbahnhof zum Bayerischen Bahnhof

Vorbereitungsmaßnahmen

Der Transport der TBM Leonie vom Hauptbahnhof zum Bayerischen Bahnhof stellt eine besonrdere Herausforderung an alle Beteiligten dar. Bedingt durch den Bauablauf kann die TBM nicht einfach zurückbohren sondern muss am Bayerischen Bahnhof erneut starten. Deshalb muss der vordere Teil der Maschine in Segmente zerteilt und anschließend per Tieflader zum Bayerischen Bahnhof transportiert werden.

erster Tag 28.März 2008

Die Demontage und der Transport des Schneidrades ist Teil 1.
Ab 21 Uhr wurden die letzten Schrauben am Schneidrad gelöst und anschließend der Hub des 100t schweren Schneidrades vorgenommen.
Gegen 1:20 Uhr begann der Transport gegen den Ring zum Bayerischen Bahnhof.

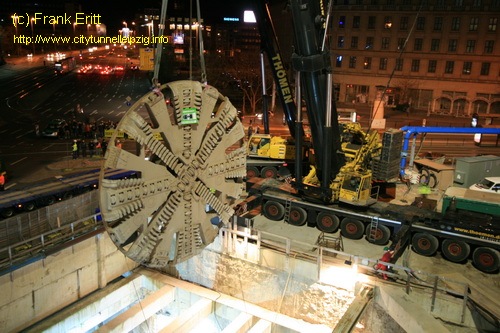

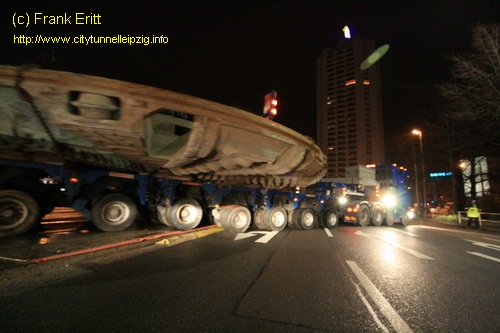

Demontage SchneidradTransport des Schneidrades

zum den Bilder vom 28.03.2008

zweiter Tag 29.März 2008

Der Schildschwanz wird vom Maschinenteil abgetrennt und quer verschoben. Anschließend kann der Erektor abgebaut werden. Nach der Demontage des Erektors wird das Topsegment der Maschine demontiert. Dazu sind etliche Schrauben zu öffnen.

dritter Tag 30.März 2008

Der Schildschwanz (53t) sowie der Erektor werden verladen und zum Bayerischen Bahnhof transportiert.

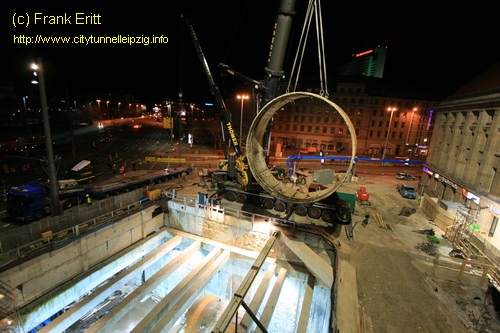

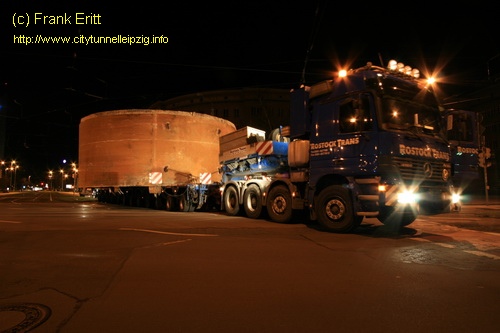

Demontage SchildschwanzTransport Schildschwanz

zum den Bilder vom 30.03.2008

vierter Tag 31.März 2008

Das Topsegment der TBM wird verladen und zum Bayerischen Bahnhof transportiert.

fünfter Tag 01.April 2008

Das Segment links sowie das Gelenk wird verladen und zum Bayerischen Bahnhof transportiert.

sechster Tag 02.April 2008

Das Segment rechts sowie der Antrieb werden verladen und zum Bayerischen Bahnhof transportiert.
Weiterhin wird der 50 m lange und 400 t schwere Nachläufer durch den Tunnel zurückgezogen.

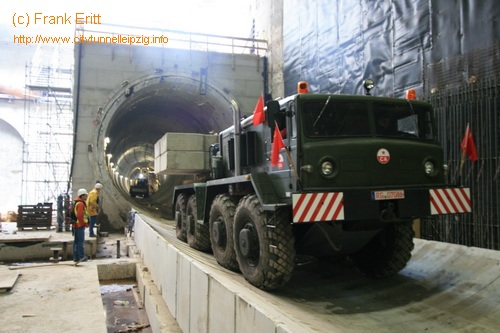

Zurückziehen des NachläufersZurückziehen des Nachläufers

zu den Bildern vom Rücktransport des Nachläufers vom 02.04.2008

siebter Tag 03.April 2008

Der Antrieb der TBM wird verladen und zum Bayerischen Bahnhof transportiert.

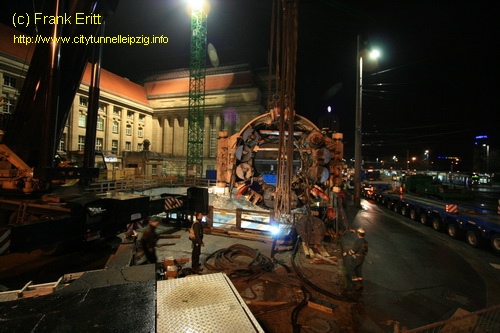

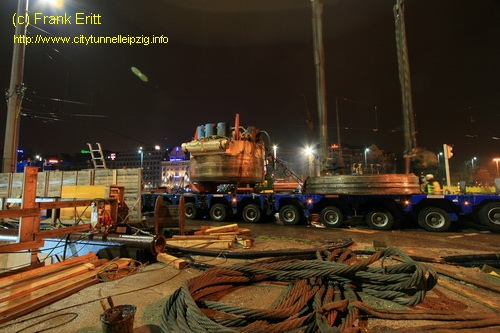

Demontage AntriebTransport Antrieb

zu den Bildern vom 03.03.2008

achter Tag 04.April 2008

Das Sohlsegment sowie Zubehörteile der TBM werden verladen und zum Bayerischen Bahnhof transportiert.

14.April 2008

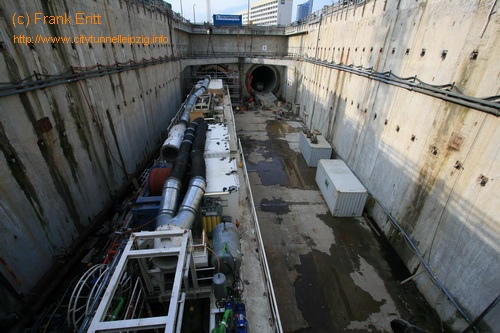

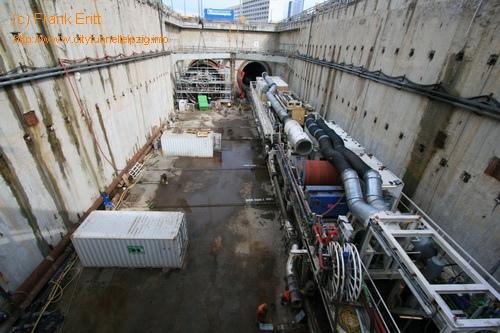

Der Nachläufer der TBM wird von der Ostseite der Startbaugrube in einem Stück nach Westen verschoben.

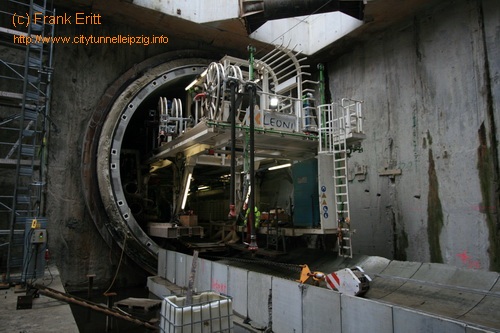

Querverschub NachläuferQuerverschub Nachläufer
