City-Tunnel Leipzig - Überwerfungsbauwerk Süd

Das Überwerfungsbauwerk Süd befindet sich unterhalb der Brücke der Richard-Lehmann-Straße. Es regelt die kreuzungsfreie Ein- und Ausfahrt der Züge aus Stötteritz und Connewitz. Dabei unterquert das Gleis aus dem City-Tunnel in Richtung Stötteritz die beiden Gleise aus Connewitz.

Lageplan Überwerfungsbauwerk Süd

Überwerfungsbauwerk Süd

Vorher-Nachher-Punkte Überwerfungsbauwerk Süd

Blick von der Brücke Richardt-Lehmann-Straße nach Süden

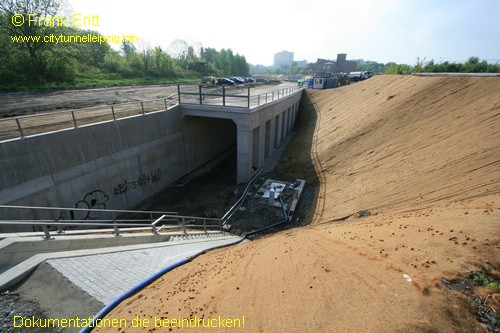

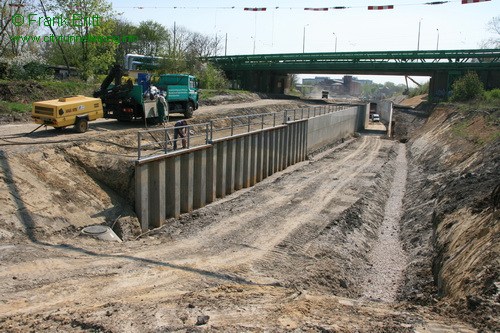

April 2009 - Erdbau abgeschlossen - Bauwerk fertiggestellt

Der Erdbau an den Böschungen wird abgeschlossen. Der Baubereich wird der ARGE BTA übergeben, die mit dem Gleis- und Trassenbau beginnt.

City-Tunnel Leipzig - Überwerfungsbauwerk SüdCity-Tunnel Leipzig - Überwerfungsbauwerk Süd

Bauverlauf Bahntechnische Ausrüstung

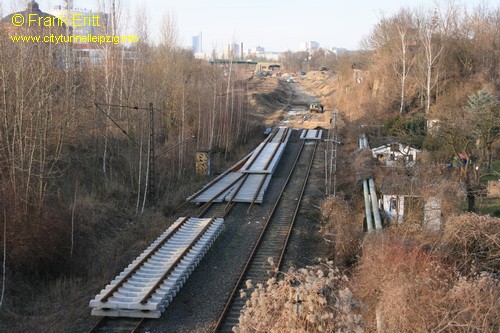

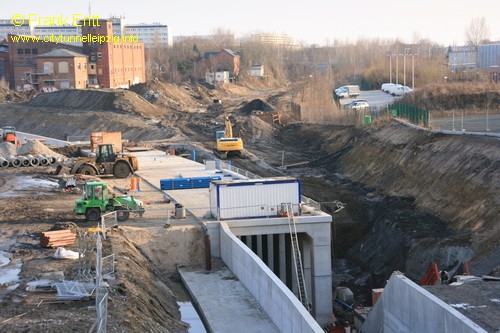

Januar - März 2009 - Erdbau an Böschungen

Der Erdbau an den Böschungen wird fortgesetzt.

City-Tunnel Leipzig - Überwerfungsbauwerk SüdCity-Tunnel Leipzig - Überwerfungsbauwerk Süd

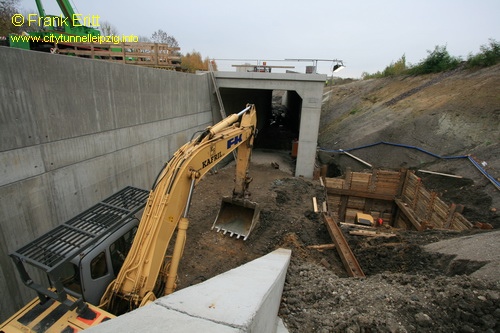

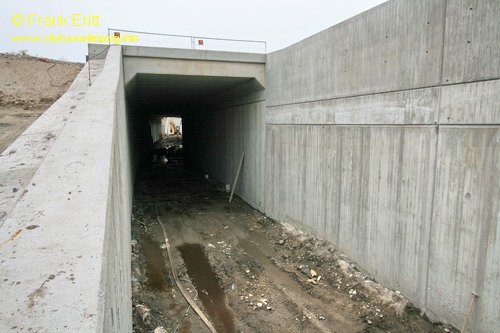

Oktober - Dezember 2008 - Betonarbeiten abgeschlossen

Die Betonarbeiten sind abgeschlossen. Die Böschungen werden modelliert und gesichert sowie die Entwässerungsleitungen verlegt und die Pumpenanlage installiert.

City-Tunnel Leipzig - Überwerfungsbauwerk SüdCity-Tunnel Leipzig - Überwerfungsbauwerk Süd

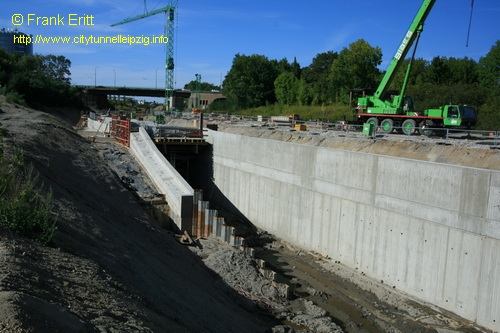

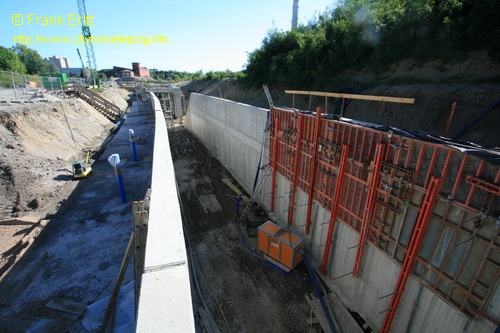

August 2008 - Wände, Rampen und Überbau des Überwerfungsbauwerkes fertiggestellt

Der Überbau wurde betoniert. Die Betonverkleidungen der Wände werden betoniert.

City-Tunnel Leipzig - Überwerfungsbauwerk SüdCity-Tunnel Leipzig - Überwerfungsbauwerk Süd

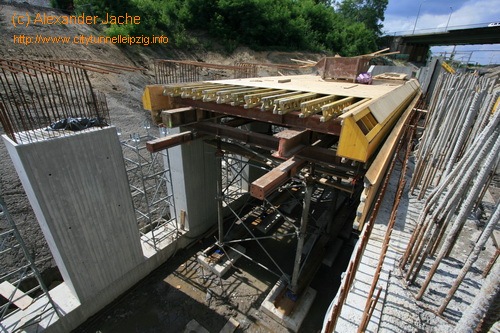

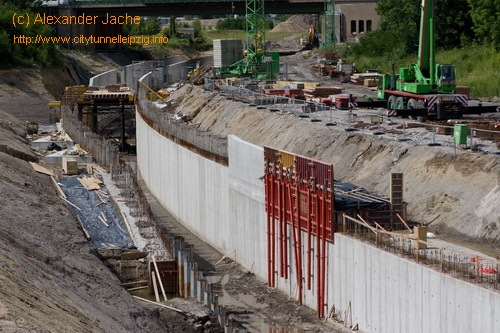

Juli 2008 - Wände, Überwerfungsbauwerk und Traggerüst für den Überbau

Die ersten Pfeiler und Wände des Überwerfungsbauwerkes werden errichtet. Das Traggerüst für die Schalung des Überbaus wird aufgebaut.

City-Tunnel Leipzig - Überwerfungsbauwerk SüdCity-Tunnel Leipzig - Überwerfungsbauwerk Süd

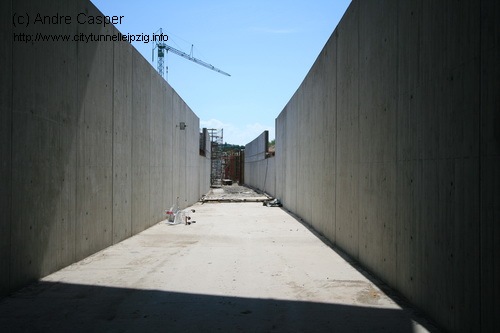

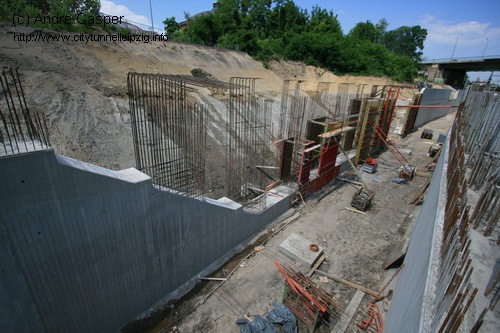

Juni 2008 - Wände Überwerfungsbauwerk und Rampen

Die Betonverkleidungen werden betoniert.

City-Tunnel Leipzig - Überwerfungsbauwerk SüdCity-Tunnel Leipzig - Überwerfungsbauwerk Süd

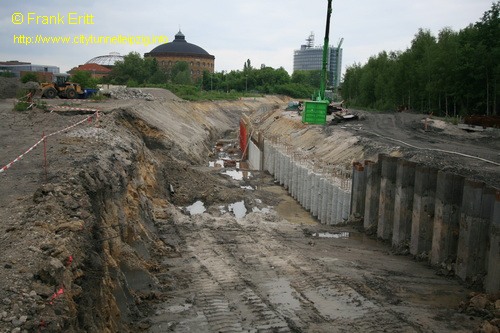

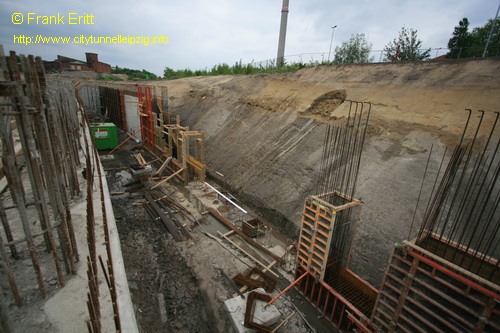

Mai 2008 - Wände Überwerfungsbauwerk

Die ersten Pfeiler und Wände des Überwerfungsbauwerkes werden errichtet.

City-Tunnel Leipzig - Überwerfungsbauwerk SüdCity-Tunnel Leipzig - Überwerfungsbauwerk Süd

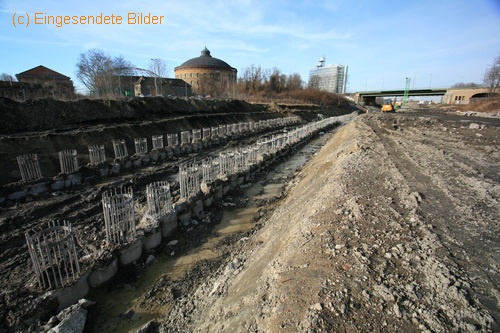

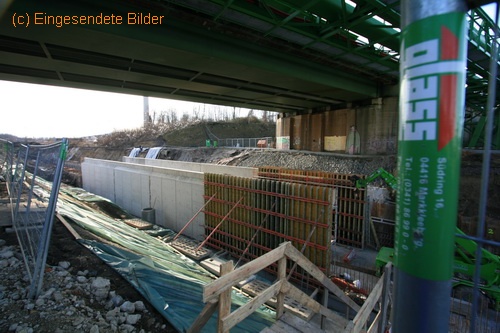

Februar - April 2008 - Aushub Baugrube, Betonverkleidung Bohrpfähle

Die Bohrpfahlarbeiten sind abgeschlossen. Nun werden die Betonverkleidungen betoniert und die Baugrube Stück für Stück ausgehoben.

City-Tunnel Leipzig - Überwerfungsbauwerk SüdCity-Tunnel Leipzig - Überwerfungsbauwerk Süd

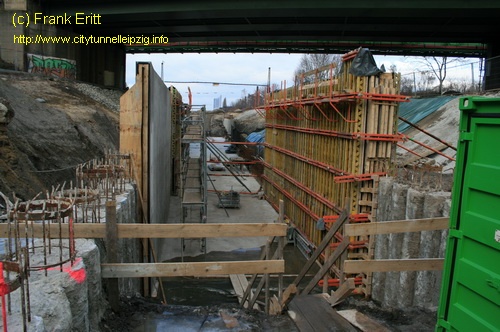

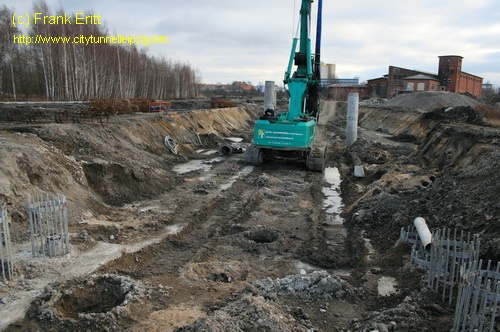

Januar 2008 - Betonverkleidung Bohrpfähle, Bohrarbeiten

Die ersten Betonverkleidungen werden betoniert. Die Bohrpfahlarbeiten laufen in Richtung Südosten weiter.

City-Tunnel Leipzig - Überwerfungsbauwerk SüdCity-Tunnel Leipzig - Überwerfungsbauwerk Süd

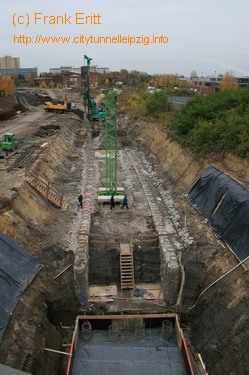

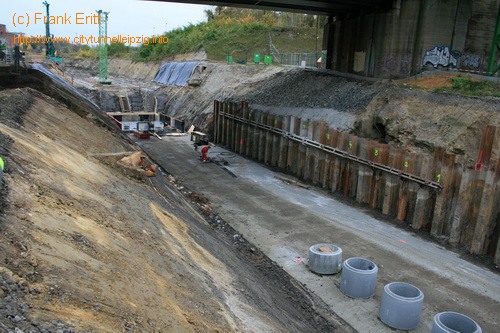

November 2007 - Aushub Baugrube, Baugrubenverbau

Der Aushub der Baugrube beginnt. Die ersten Bohrpfähle werden gebohrt.

City-Tunnel Leipzig - Überwerfungsbauwerk SüdCity-Tunnel Leipzig - Überwerfungsbauwerk Süd

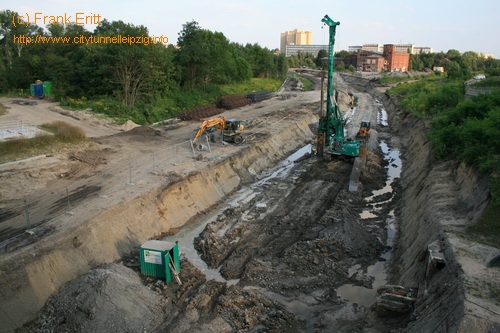

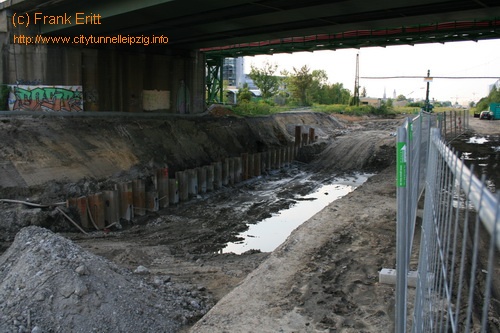

August - Oktober 2007 - Bohrarbeiten - Verbau Baugrube

Die Bohrarbeiten für die Baugrube laufen.

City-Tunnel Leipzig - Überwerfungsbauwerk SüdCity-Tunnel Leipzig - Überwerfungsbauwerk Süd

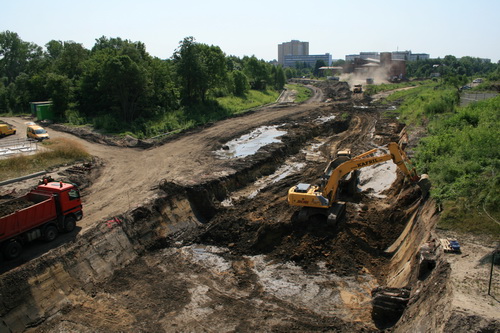

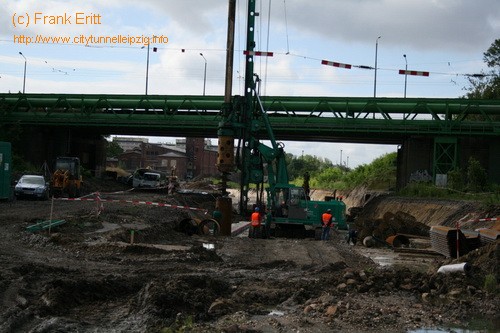

Juli 2007 - Aushub Baugrube, Baugrubenverbau

Der Aushub der Baugrube beginnt. Die ersten Bohrpfähle werden gebohrt.

City-Tunnel Leipzig - Überwerfungsbauwerk SüdCity-Tunnel Leipzig - Überwerfungsbauwerk Süd

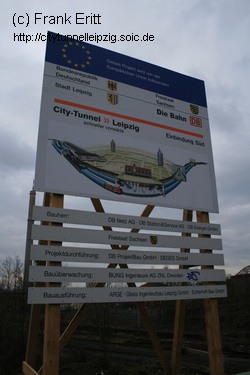

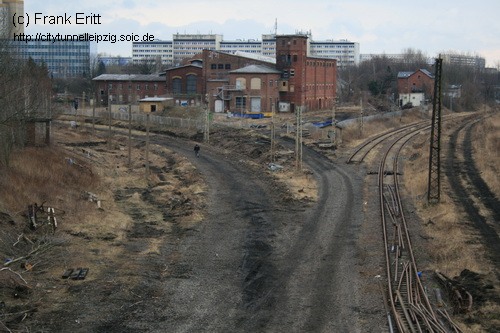

Februar 2007 - Baubeginn - Beräumen der Baustelle

Das Baufeld wird beräumt und von alten Gleisen befreit.

Februar 2007 - BautafelFebruar 2007 - Beräumen der Baustelle
